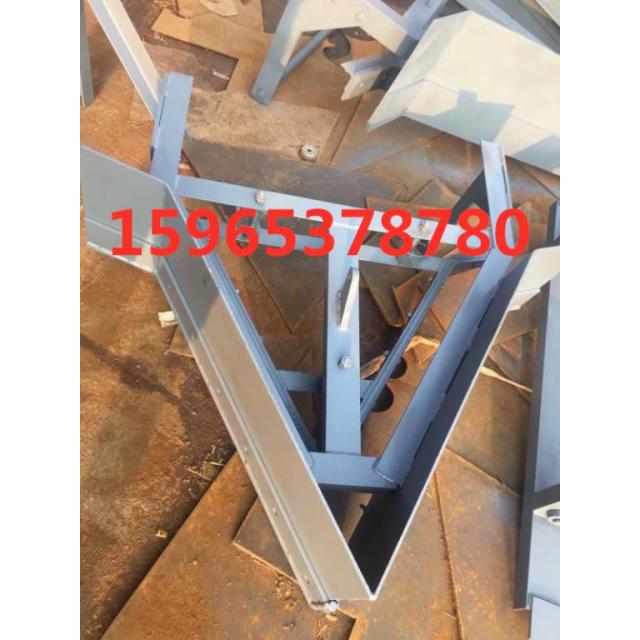

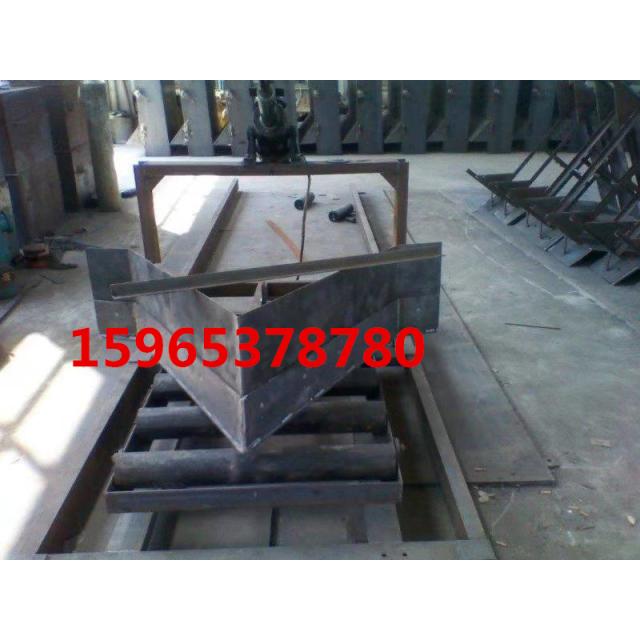

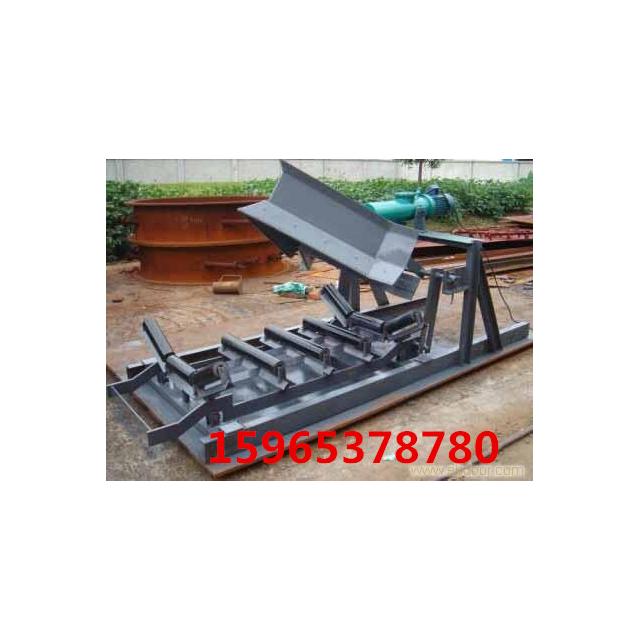

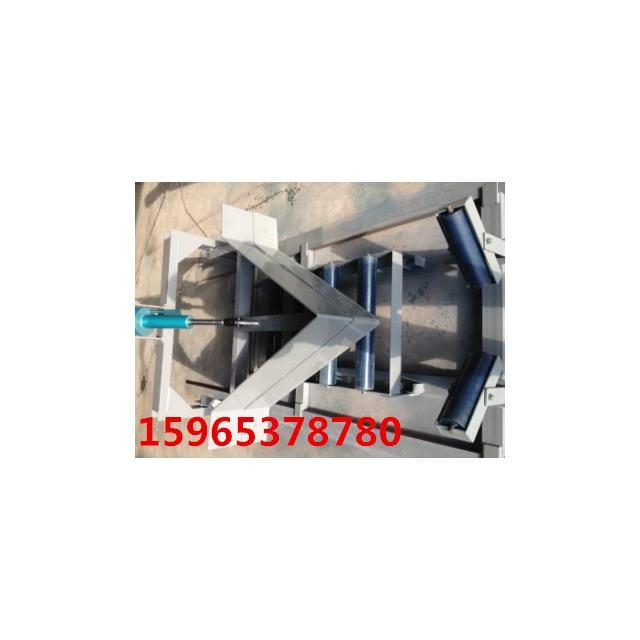

DYTLX型电液动自动平衡式犁式卸料器
1、工作原理与特点
DYTLX型电液动自动平衡式犁式卸料器是以电液推杆为动力源，通过推杆驱动杆伸出带动犁头下降，再通过连杆机构使升降托滚组同时抬起，犁头下沿与胶带面贴合紧密，使胶带上的物料卸入所需场所。卸料完毕后，驱动杆缩回，使犁头上抬，而升降托滚组通过连杆机构下降，让物料平稳通过。该产品特点如下：
a、大部分结构采用的是机械连接，尤其是连杆机构，从而相对的减少了摩擦，延长了使用寿命（可长达5-10年不更换）；
b、以电液推杆为动力源，克服了电动推杆过载能力差、易烧电机、丝杠易顶弯的缺陷；
c、主犁头的犁板和锁气漏斗的翻板均采用高鉻锰耐磨材料，小犁头由耐磨胶版制成，大大地减少了维修工作量，从而节约了成本。
YATLLC型自控除尘卸料装置（重型卸料车）是在消化吸收国内外先进技术和经验的基础上设计的，可广泛应用于冶金、矿山、电力、煤炭、建材、耐火材料等行业，其主要结构特点为：
1、 主传动装置采用YEJ型内置动电机、涡轮蜗杆减速机、组成的传动机构，结构简单，效率高，调整方便，运行平稳。
2、 采用安全滑触线供电装置，使供电可靠，不受运距大小限制。
3、 卸料整体布置合理，主传动轮的轮压大，消除了起动时的打滑现象。走行平稳，停止位置准确可靠，不会因胶带张紧力大而发生时卸料车移位现象。必要时，可作顺胶带运行方向或逆胶带运行方向的带料运行。
4、 改向滚筒采用高强度型，有承受较大的胶带张力。
5、 车架本体结构合理，强度和刚性好。
6、 漏斗溜槽内衬有耐磨衬板，寿命长。
7、 对通厂卸料口采用胶带密封仓口方式，对定点料口采用防尘罩式密封，都有效地减少粉尘污染，如再加上料仓抽风除尘则效果更佳。
8、 手动干油集中润滑装置是润滑可靠方便，延长了设备寿命，维护检修简单方便。
型号规格及主要参数
型号 B
mm 车速
m/s 电动机 蜗轮
蜗杆
减速机 轨距×轮距
mm×mm 外形尺寸
长×宽×高
mm×mm×mm 重量t
型号 功率
Kw 转速
r/min 单侧 双侧
YATLLC-50（F） 500 0.3 Y132M1-6-B5 4×2 960 110 1100×3600 7500×2300×3000 9.1 9.6
YATLLC-65（F） 650 0.3 Y132M1-6-B5 4×2 960 100 1150×3800 7605×2540×3131 11.2 11.8
YATLLC-80（F） 800 0.3 YEJ132M2-6-B5 5.5×2 960 110.4 1360×5600 10567.5×3470×4310 15.2 15.6
YATLLC-100（F） 1000 0.3 YEJ132M2-6-B5 5.5×2 960 110.4 1540×5900 10530.5×3310×4018 16.3 16.8
YATLLC-120（F） 1200 0.3 Y160M-6 7.5×2 960 110.4 1960×5740 14930×4140×4638 21.3 21.6
YATLLC-140（F） 1400 0.3 Y160M1-6 7.5×2 960 110.4 2040×14000 16000×4500×4800 23.1 23.5
*注：1、型号中标F为有胶带密封 2、重量中不含胶带重量
